Hallo zusammen,

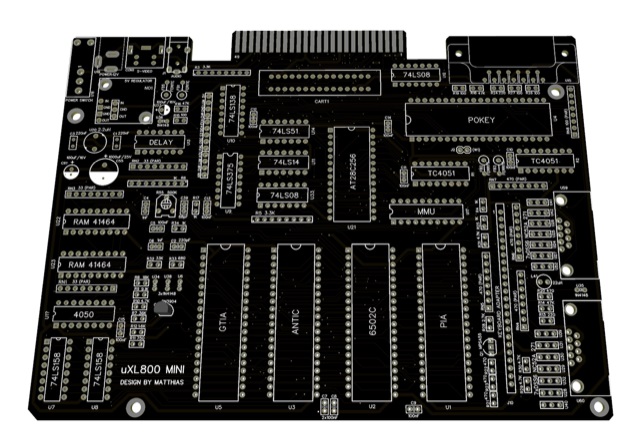

ich habe erfahren das bald ein neues 800XL "Nachbau"-Board erhältlich sein wird - allerdings nicht im Format vom Original-Rechner sondern eine deutlich kleinere Platine mit den Abmessungen von 188x141mm, also deutlich "handlicher":
Designed wurde die Platine von Matthias ( https://uni64.com ), der eine oder andere kennt sicher seine anderen Platinen aus dem Commodore-Lager: TuningBoard64, Modular64...
Wer Matthias kennt, der weiss das er gerne den Boards noch "Sonderfeatures" spendiert - ob und was genau es hier sein wird, wir werden sehen. Geplant ist es einen Computer zu bauen der direkt mit dem Internet verbunden ist und sich in das geplante Universe64 einfügt ( https://www.uni64.net ), Details dazu werden auch zu gegebener Zeit kommen.
So oder so: die Platine ist ein vollständiger 800XL im kleineren Format.
Emwee (Screenshooters) bei Youtube / auf Instagram
Sieht ja schonmal vielversprechend aus 🙂!
Also was ich auf den ersten Blick so als "Abweichung" vom original 800XL erkenne 😉:
- 2x 64k4Bit DRAMs (wie im XEGS und den letzten 130/800XE)
- kein Freddie (im XLF)
- Power über Hohlbuchse (statt DIN7-Stecker)
- S-Video-Out
- separater Audio-Out
- Platz für ein WLAN Modul (ESP32 oder so á la Fujinet) 😉?
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
🙂 Gut beobachtet!
Das sind auch die Änderungen wie man sie u.a. in den 64er-Boards von Matthias findet - gerade auch die andere Powerbuchse finde ich praktisch, die Netzteile sind doch wesentlich bequemer zu bekommen 😀
Emwee (Screenshooters) bei Youtube / auf Instagram
Emwee schrieb:
🙂 Gut beobachtet!
😁
Emwee schrieb:
Das sind auch die Änderungen wie man sie u.a. in den 64er-Boards von Matthias findet - gerade auch die andere Powerbuchse finde ich praktisch, die Netzteile sind doch wesentlich bequemer zu bekommen 😀
Mensch,
da hat ja Olixendlich mal wieder ein neues Projekt zum löten 😂 😂 😂!
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks

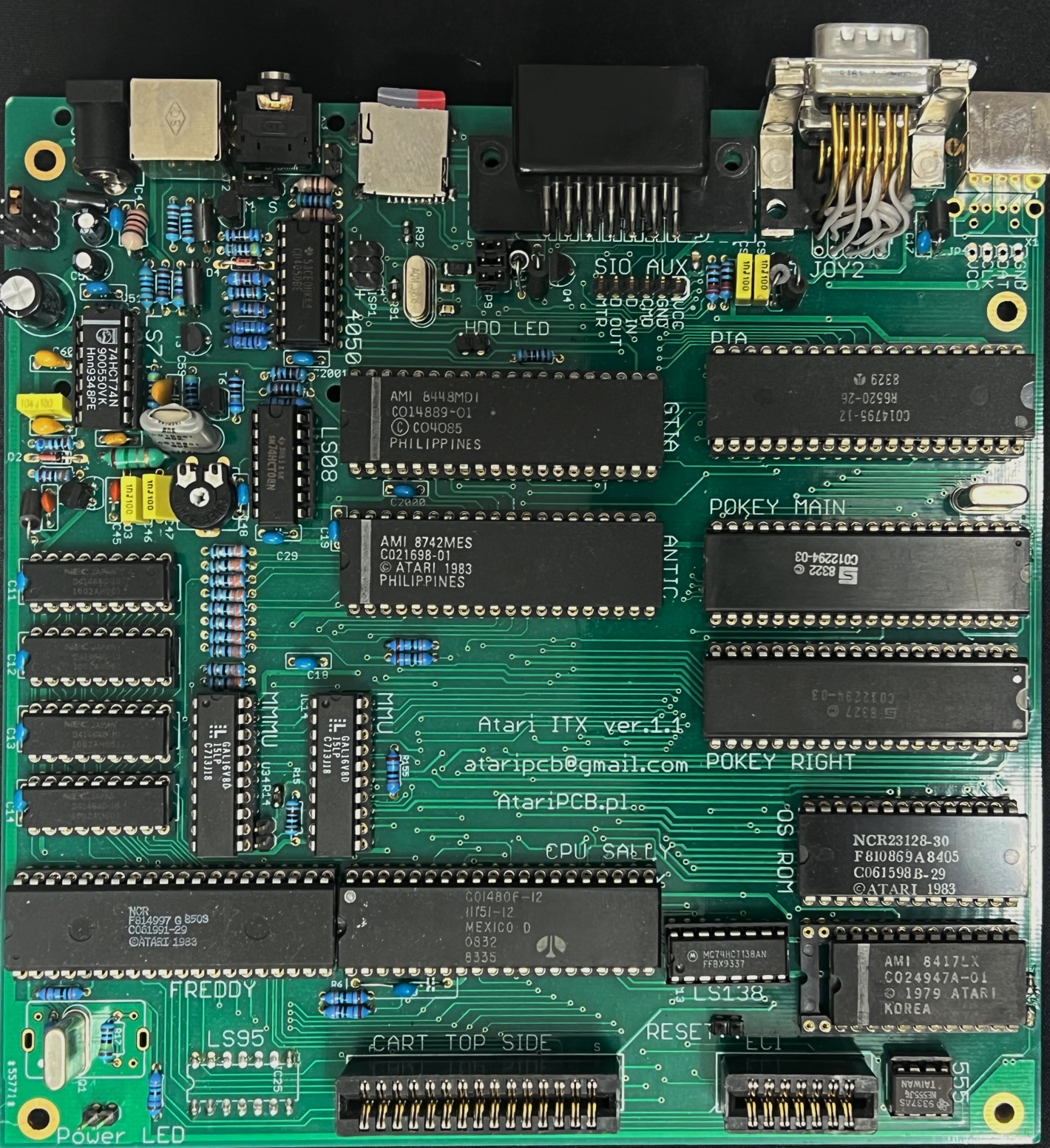

Hier ein Beispiel von einem polnisches Atari130XE - ITX Projekt , daher stammte diese Platine.
Auf dem Board hat man ein SIO2SD ohne Display und Stereo Pokeys verbaut, die Rückseite ist mit SMD Bauteilen geplastert.
Wichtig ist es die Bausteine so zu plazieren, dass auch Erweiterungen ihren Platz haben. Die TTL´s auf der 800XL Platine sitzen zu dicht am Modulport.
Der Fehler wurde auch beim 130XE gemacht, das LS95 ist jetzt auf die Unterseite verbannt.
andymanone schrieb:
da hat ja Olixendlich mal wieder ein neues Projekt zum löten 😂 😂 😂!
... definitiv, und am besten bestücke ich gleich noch ein zweites, falls noch jemand ein fertig bestücktes Brett haben möchte 😀
Olix schrieb:
... definitiv, und am besten bestücke ich gleich noch ein zweites, falls noch jemand ein fertig bestücktes Brett haben möchte 😀
Wow 😮 !
Olix, hat hellseherische Kräfte 😎 😂 !!!
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Dann müssen wir aber noch jemanden finden, der die passenden Gehäuse druckt ...
Olix schrieb:
andymanone schrieb:
da hat ja Olixendlich mal wieder ein neues Projekt zum löten 😂 😂 😂!
... definitiv, und am besten bestücke ich gleich noch ein zweites, falls noch jemand ein fertig bestücktes Brett haben möchte 😀
Fertig bestückt, bin ich sofort dabei...
PP´s of STARSOFTBerlin____github|meine Webseite|Demozoo
Na dann heitze ich schon mal den Lötkolben an.
Aber warten wir mal auf weitere Infos...
Erstmal müssen Organspender gefunden werden 😲 😀
Cossi schrieb:
Erstmal müssen Organspender gefunden werden 😲 😀
Öhhmm......
Die Anfragen sind schon bei mir aufgelaufen 😁 ...
...und ja, ich kann da (wie meistens) weiterhelfen 😉.
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Wenn ich das richtig sehe, hat das Board die 24 polige Leiste für die Original Tastatur. Das wäre bei dem Format aber eher kontraproduktiv. Ich sehe leider keine PS2 Buchse für eine externe Tastatur. Da muss sodann wieder über eine Huckepack Pokeylösung ein TK-II nachgerüstet werden.
.
Hallo Leute
Ich kapier nicht ganz, wieso Plazt für zwei PoKeys reserviert ist, wo es doch heute so schöne Lösungen wie PokeyMax und Simple Stereo gibt. Es sein denn, man will zwei davon einbauen oder von jedem eins. 😁 😁
Man hätte natürlich auch eine XEGS-Tastaturbuchse vorsehen können. Aber wenigstens ist eine richtigge SIO Buchse vorgesehen und nicht wie bei dem Teil von MyTek 'ne Standard-Buchse.
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
Mathy schrieb:
.
Hallo Leute
Ich kapier nicht ganz, wieso Plazt für zwei PoKeys reserviert ist, wo es doch heute so schöne Lösungen wie PokeyMax und Simple Stereo gibt.
Tschüß
Mathy
Da hast du Dich vertan, Mathy 😉,
der 2. POKEY war auf der "alten" 130XE-Board Lösung, die Bernd gepostet hatte.
Das neue Board hat keinen 2. POKEY Sockel vorgesehen.
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Toll wäre, wenn der Ersteller des Boards hier oder aud AtariAge ein Forenbeitrag erstellen würde. Vielleicht könnten dann noch die eine oder andere Anregung in das Projekt einfliessen. So wie das da mal auch Santo gemacht hat.
Mathy schrieb:
Ich kapier nicht ganz, wieso Plazt für zwei PoKeys reserviert ist, wo es doch heute so schöne Lösungen wie PokeyMax und Simple Stereo gibt.
... Wenn es dann irgenwann mal wieder zu kaufen gibt. 😐
Olix schrieb:
Toll wäre, wenn der Ersteller des Boards hier oder aud AtariAge ein Forenbeitrag erstellen würde. Vielleicht könnten dann noch die eine oder andere Anregung in das Projekt einfliessen. So wie das da mal auch Santo gemacht hat.
Da kommt noch was, das läuft dann hier über "Emwee" 🙂.
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
andymanone schrieb:
Da kommt noch was, das läuft dann hier über "Emwee" 🙂.
andY
Super, kann es kaum erwarten....
andymanone schrieb:
Olix schrieb:
Toll wäre, wenn der Ersteller des Boards hier oder aud AtariAge ein Forenbeitrag erstellen würde. Vielleicht könnten dann noch die eine oder andere Anregung in das Projekt einfliessen. So wie das da mal auch Santo gemacht hat.
Da kommt noch was, das läuft dann hier über "Emwee" 🙂.
Gtx.,
andY
Sobald ich weitere Infos habe werde ich sie mit euch teilen... 🙂
Olix schrieb:
Wenn ich das richtig sehe, hat das Board die 24 polige Leiste für die Original Tastatur. Das wäre bei dem Format aber eher kontraproduktiv. Ich sehe leider keine PS2 Buchse für eine externe Tastatur. Da muss sodann wieder über eine Huckepack Pokeylösung ein TK-II nachgerüstet werden.
So wie ich Matthias kenne sind das durchaus Dinge die er "nachpflegt", bzw. eine alternative Lösung bietet.
Das ist auch erst die erste Version von dem Board - quasi ein Test ob das auch alles so funktioniert.
Emwee (Screenshooters) bei Youtube / auf Instagram
Olix schrieb:
Dann müssen wir aber noch jemanden finden, der die passenden Gehäuse druckt ...
Warum nicht einfach passende Mini PC Gehäuse und abgesetzte Tastatur über 25pol. Sub-D?
